Porsche 986 – Reparaturversuch Alarm-STG M531

Das Alarmsteuergerät M531 dieses Porsche Boxster 986 aus den USA hatte in der Vergangenheit einen “leichten Wasserschaden”. Die Tankklappenverrieglung und die Verriegelung für die vordere Haube funktionierte nicht mehr.

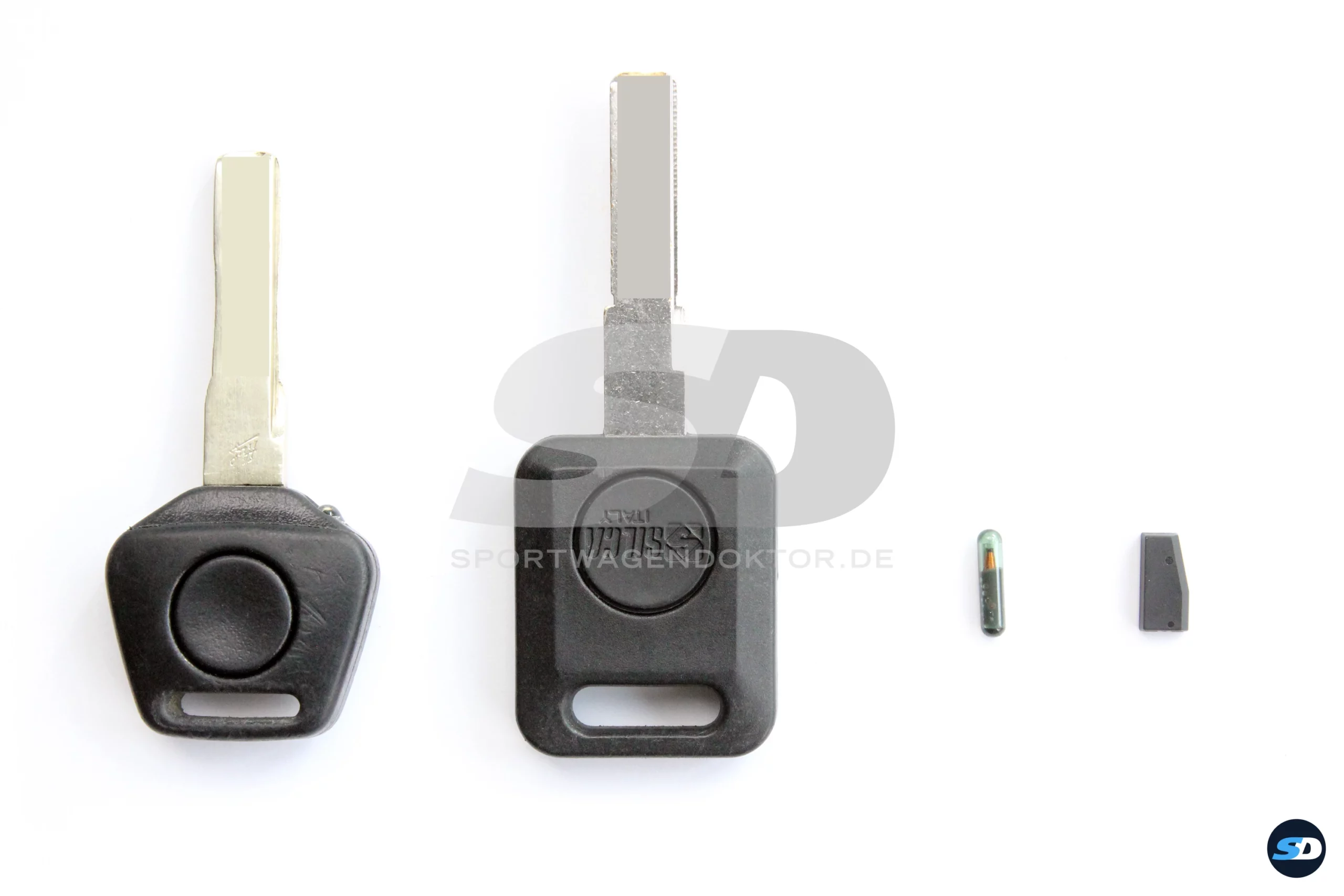

Die Besonderheit beim M531 ist, dass dieses Alarmsteuergerät rein mechanische Schlüssel ohne Funk hat. Außerdem kommen bei diesem Alarmsteuergerät sehr seltene speziell auf Porsche vorcodierte ID 13 Transponder zum Einsatz, die von den Alarmsteuergeräten M534 und M535 nicht akzeptiert werden.

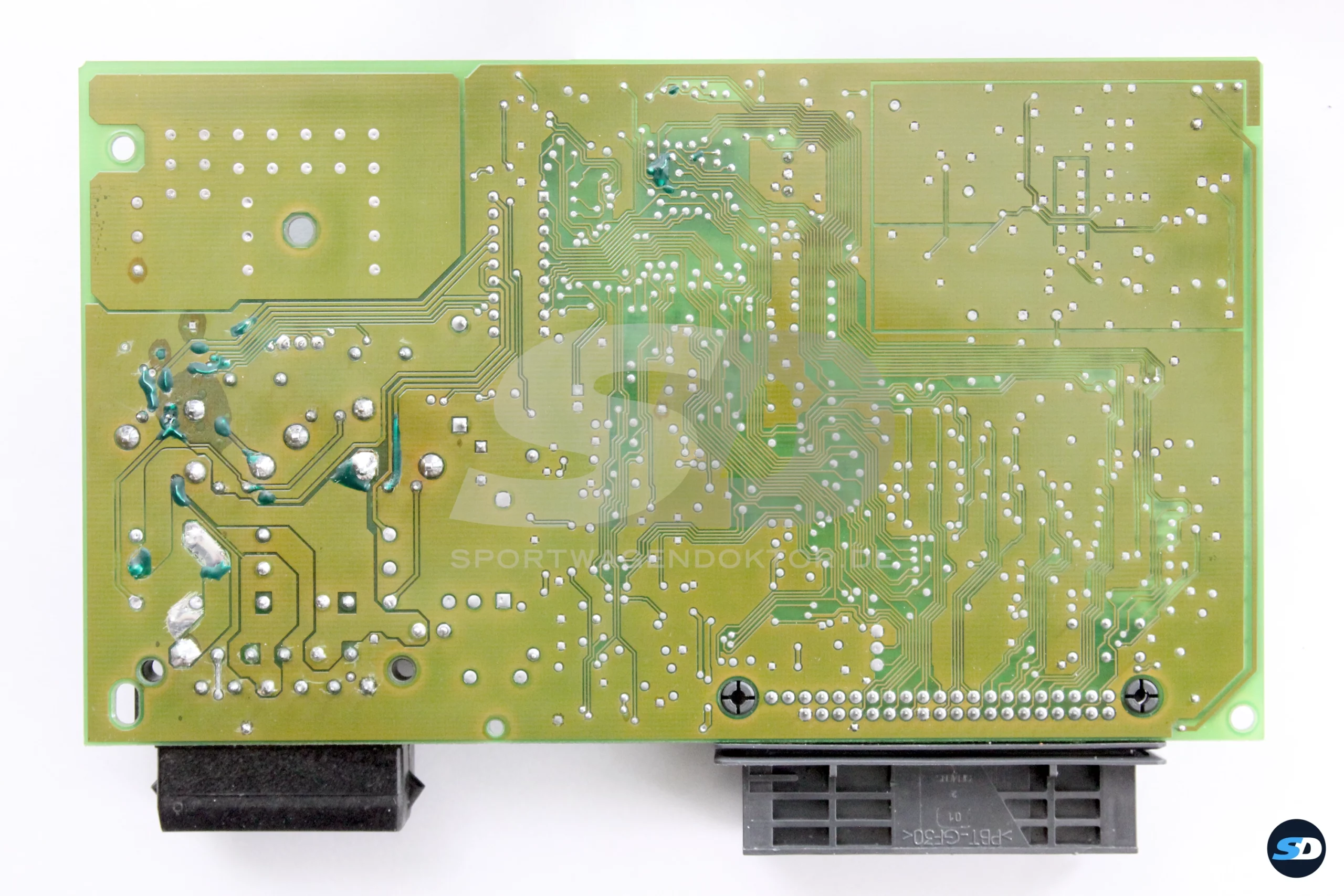

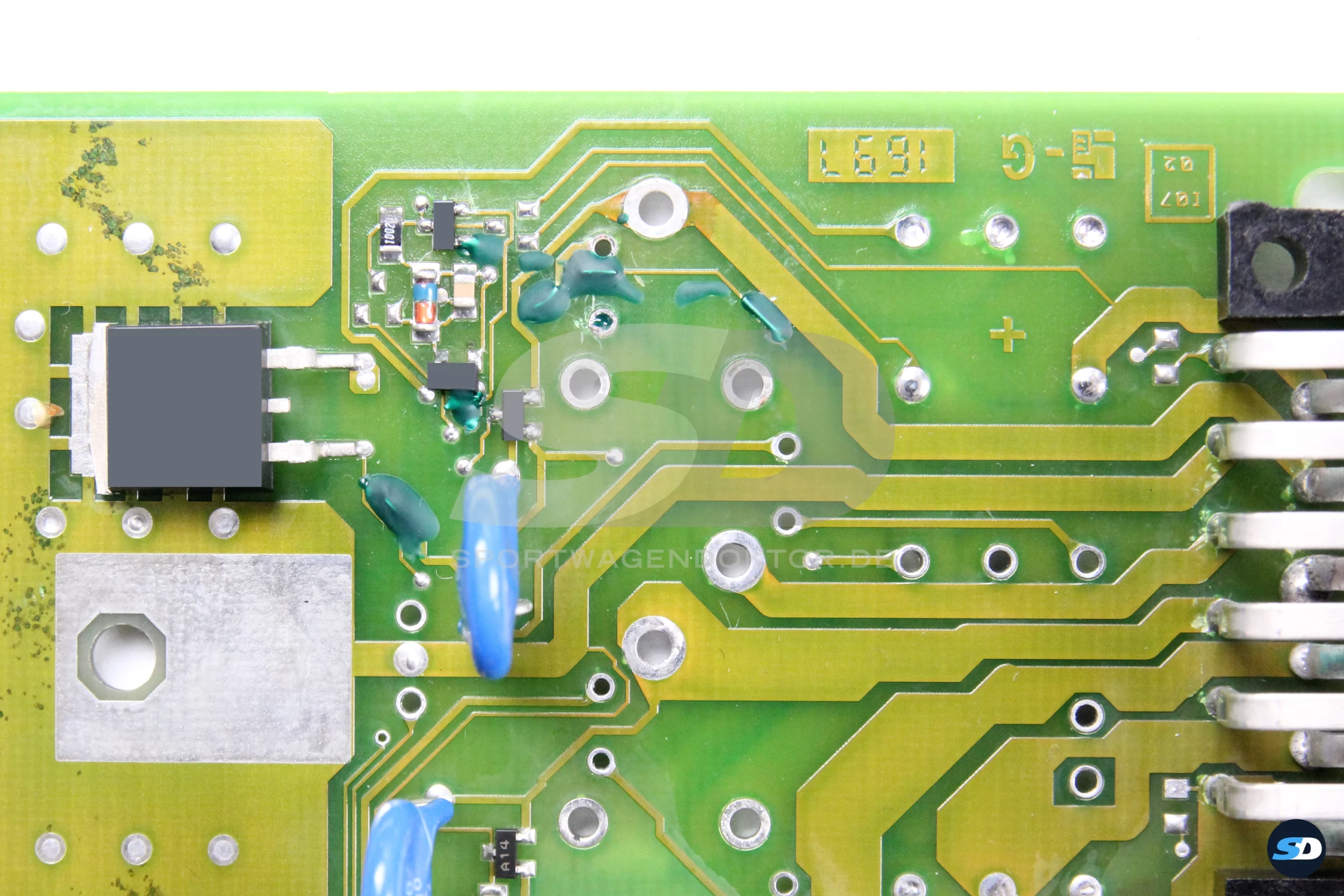

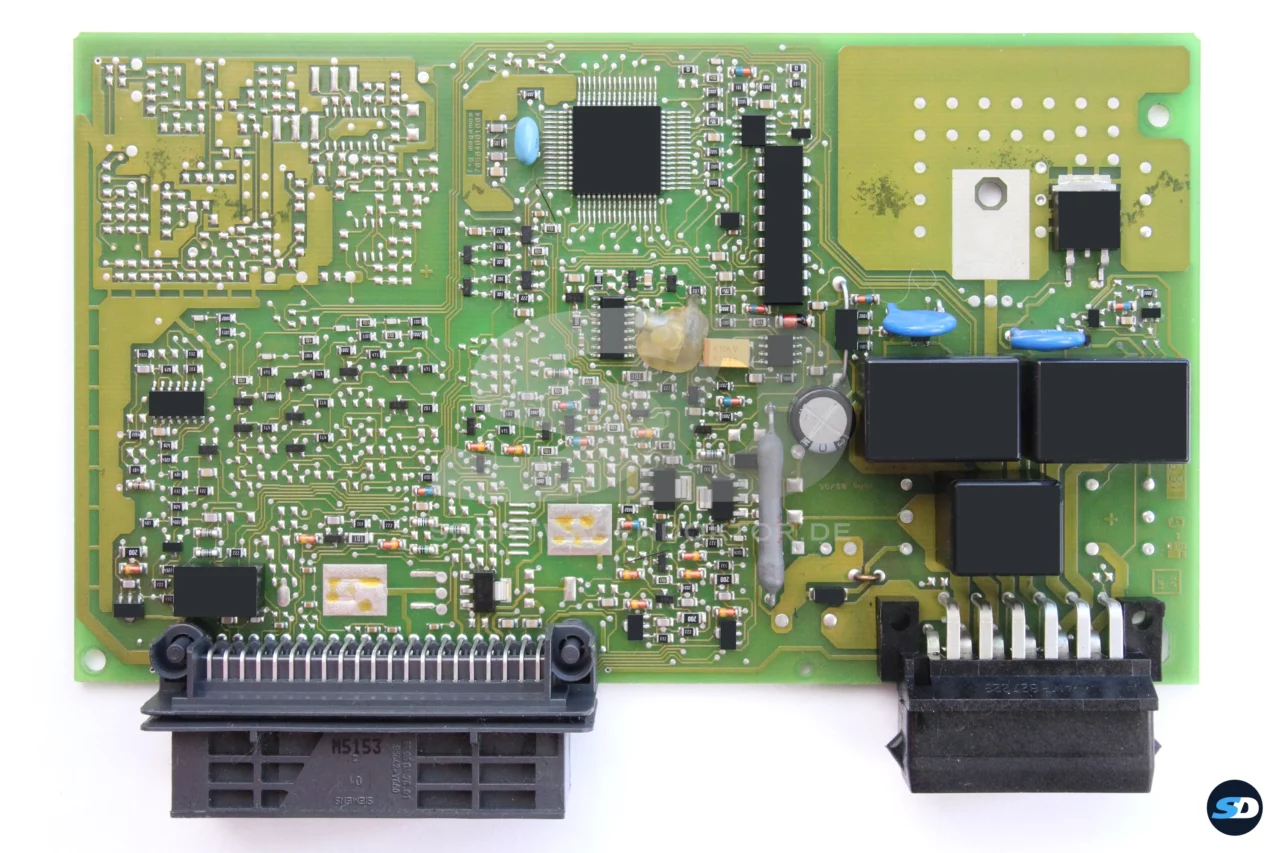

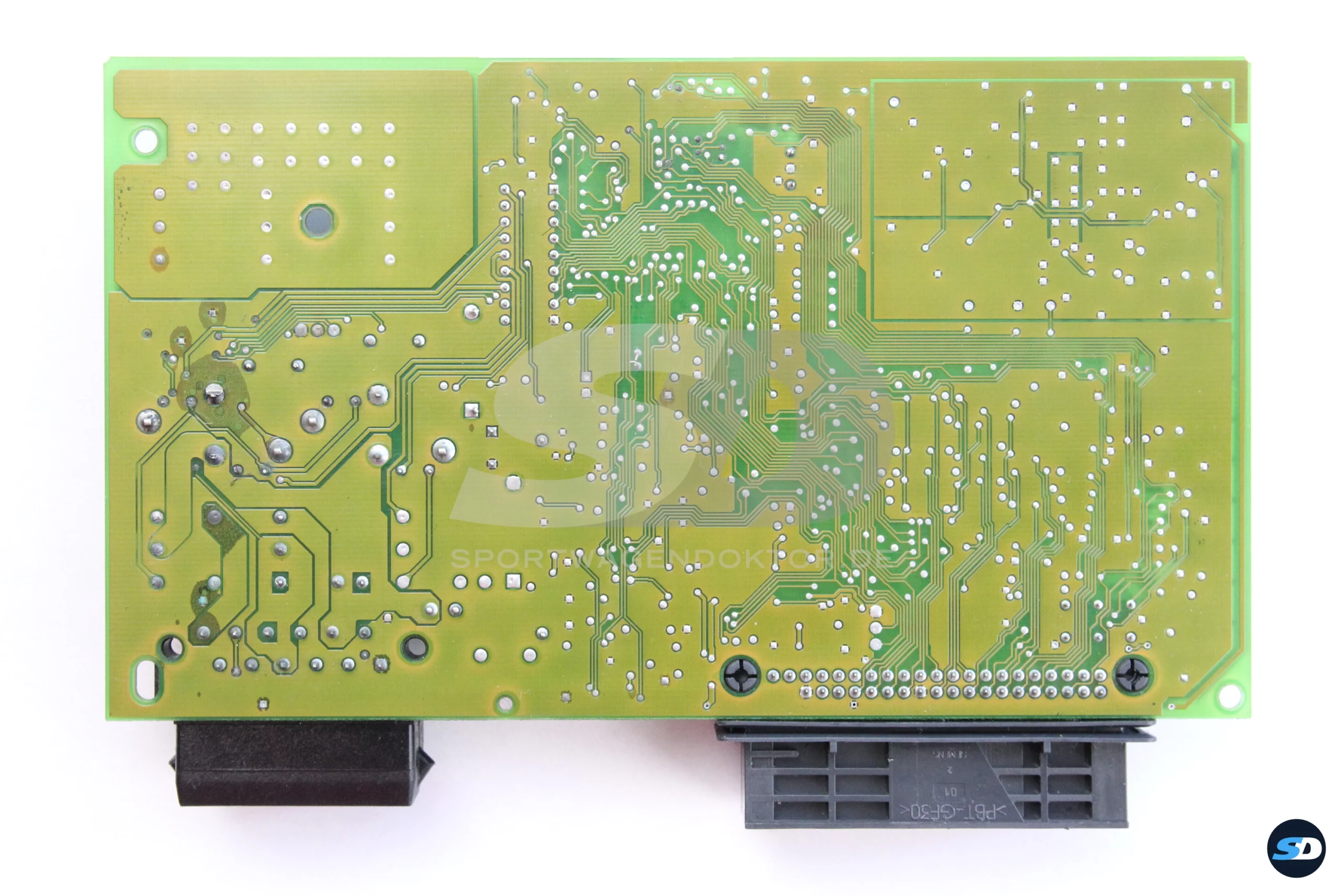

Zunächst sah der Schaden nicht allzu schlimm aus. Das änderte sich im Laufe der Diagnose leider. Viele Leiterbahnen und Platinendurchkontaktierungen waren einfach wegkorrodiert. Zudem waren die viele Lötstellen stark korrodiert. Die Problematik, die sich hieraus ergibt, ist, dass das Lötzinn durch Erhitzten nicht mehr oder nur sehr schlecht schmilzt und sich Bauteile nur sehr schwer auslöten lassen, ohne die Platine zusätzlich zu schädigen.

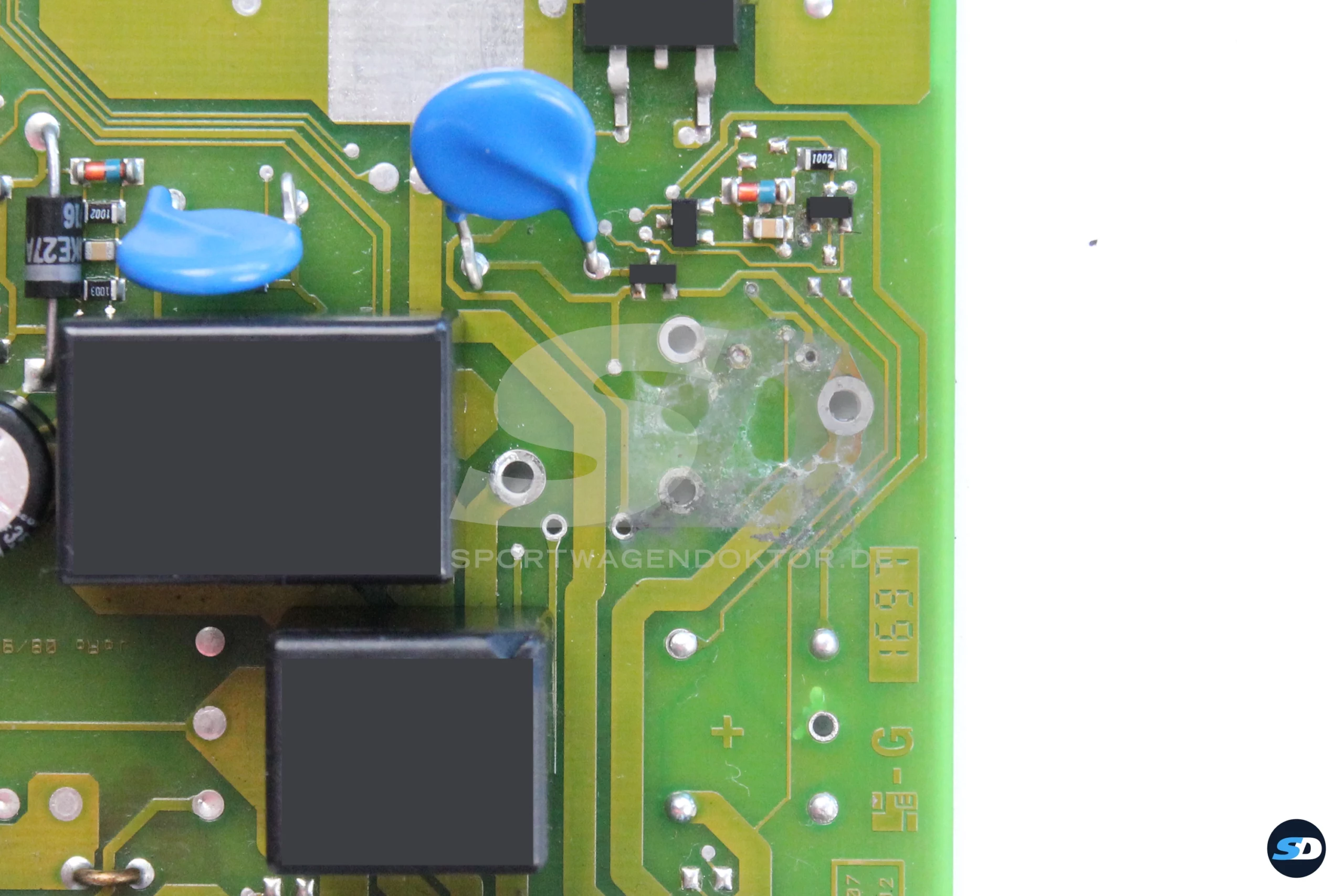

Dass die wegkorrodierten Durchkontaktierungen bei dieser Platine mit Lötzinn gefüllt waren, hat es nicht einfacher gemacht. Die defekten Durchkontaktierungen mussten alle von Hand neu gebohrt werden. Stellen Sie sich vor, Sie bohren mit einem Stahlbohrer ohne Schlagbohrer in eine Betonwand. Dann können Sie abschätzen, wie lange sowas dauert und welcher Materialaufwand betrieben werden muss.

Je mehr Bauteile von der Platine entfernt wurden, desto mehr eröffnete sich das Schadensausmaß. Einige defekte Durchkontaktierungen versteckten sich unter den Bauteilen, auch unter dem Prozessor und unter den Steckpfosten, die ebenfalls ausgelötet und neu eingelötet werden mussten, da die Lötstellen korrodiert waren.

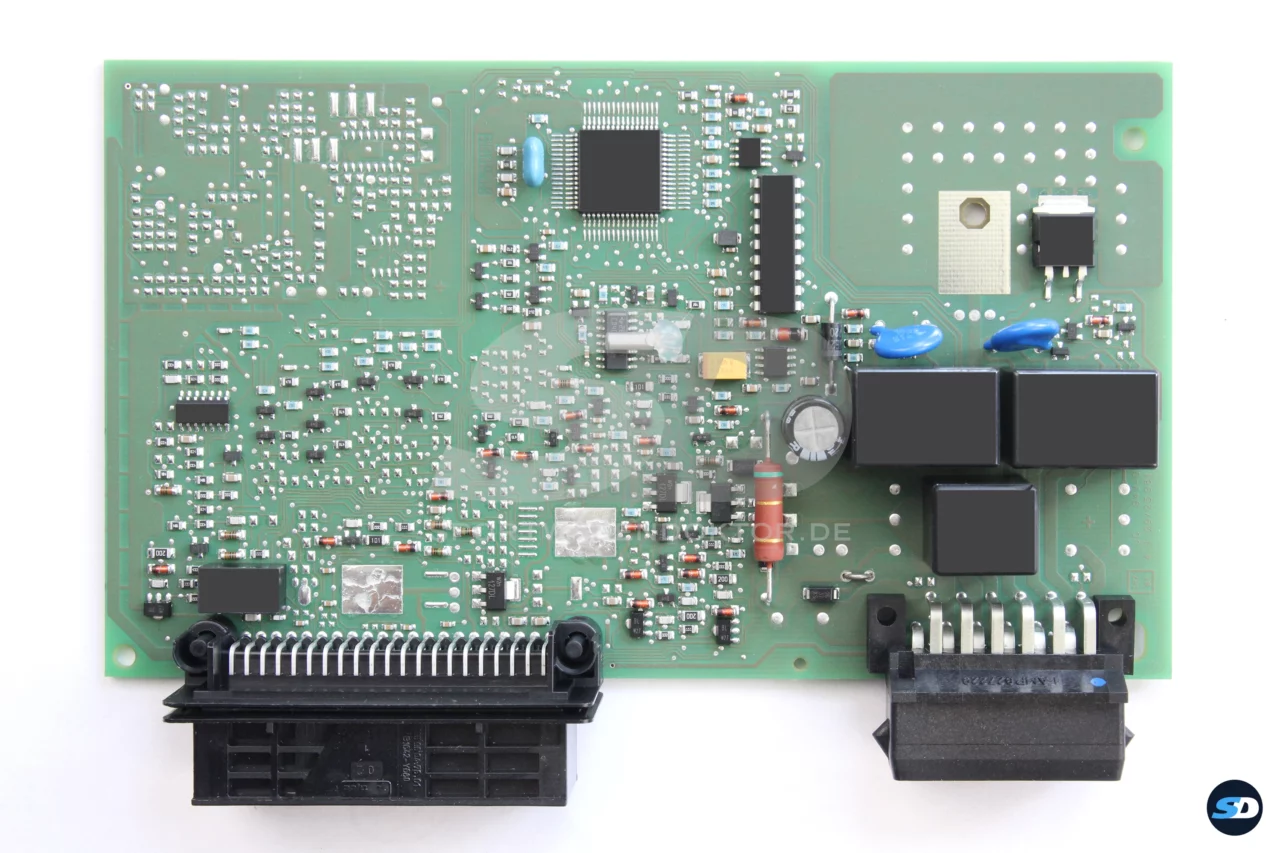

Der erste Schritt bestand nun darin, die Platine instandzusetzen. Anschließend wurden defekte Bauteile durch neue ersetzt.

Danach wurde der Datenstand ermittelt und das Alarmsteuergerät mittels Piwis Diagnose durchgetestet.

“USA-typisch” waren 4 Schlüssel im System registriert (ab Werk übrigens nur 3), aber nur 1 Originalschlüssel vorhanden. Vom Originalschlüssel hatte man dann einfach eine identische Kopie erstellt. D.h. es befanden sich 3 Transpondereinträge im Fahrzeug, mit denen theoretisch ein problemloser Zugriff aufs Fahrzeug möglich gewesen wäre.

Da der Kunde zusätzliche Schlüssel wünschte, wurden 2 neue Transponder auf das Alarmsteuergerät angelernt und die alten Transponder aus dem System entfernt.

Anschließend wurden Fehler-, Ereignis- und Zustandsspeicher des M531 gelöscht und nachgeprüft.

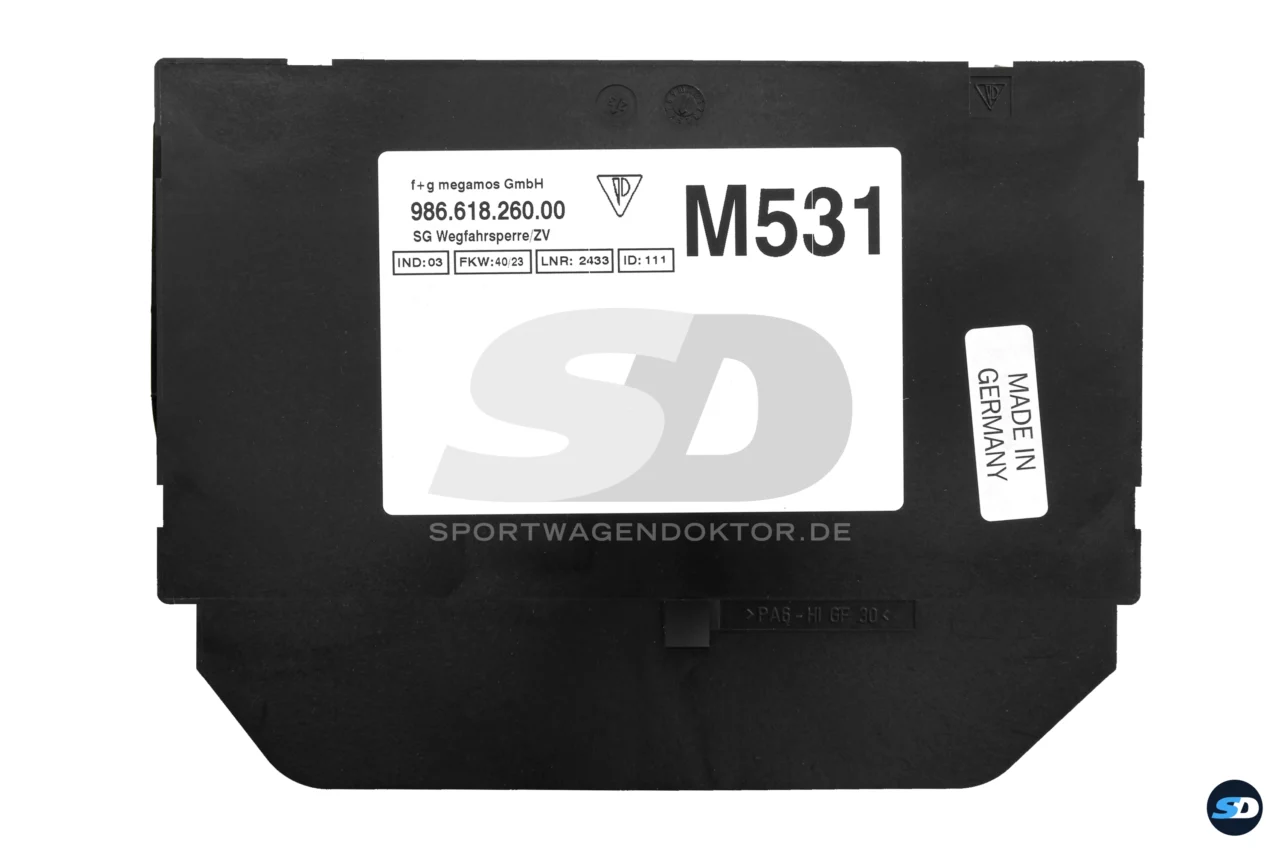

Letztlich konnte die Platine des alten Porsche M531 aufgrund des doch umfangreichen Schadens leider nicht vollständig instandgesetzt werden. Es wurde ein neues Alarmsteuergerät beschafft, der Datenstand übertragen und Steuergerät für den 986 vorkonfiguriert. Nach Einbau waren alle Fahrzeugfunktionen wiederhergestellt und natürlich funktionierten beide Schlüssel einwandfrei.

Im Fall eines Wasserschadens ist es unbedingt erforderlich, dass die Anschlussstecker und der Kabelbaum zum Alarmsteuergerät ausführlich geprüft und getestet werden. Korrosion an den Steckern kann es zu einem erhöhten Innenwiderstand führen, der zu Fehlfunktionen oder Kabelverschmorungen / und im Worst Case Kabelbrand führen kann. Daher sind die Stecker auf jeden Fall sorgfältigst zu reinigen. Falls das nicht möglich ist, kann der Kabelbaum etwas gekürzt werden und ist neuen Steckern neu zu vercrimpen. Im Zweifelsfall ist der Kabelbaum zu ersetzen.
